    NEC AVIO InfReC H9000 (Thermo HAWK)

    NEC AVIO InfReC H9000 (Thermo HAWK) 全幀:200Hz(640 x 512像素)可選最大355Hz

    • 型號: NEC AVIO InfReC H9000 (Thermo HAWK)

    紅外熱像儀
    InfReC H9000 (Thermo HAWK)

    超高性能高端機型

    配備冷卻紅外檢測元件“ InSb(銦銻)”
    可以進行同類產品中最高水平的超高速拍攝!

    產品特征

    冷卻的紅外探測器具有出色的基本性能

    信息中心f H9000(熱電熱電 )配備了“ InSb(銦銻)”二維傳感器,這是最高性能的紅外檢測元件之一。它具有出色的短波紅外檢測靈敏度和響應速度,并且可以獲取普通的非制冷紅外熱像儀無法捕獲的高對比度和高清晰度的熱圖像(測量波長為8至14μm)。

    例如,它可用于診斷混凝土內壁的剝落,從而檢測未暴露在陽光下的隧道中的輕微溫差。

    • 測量波長:2μm至5.7μm

    • 溫度分辨率:0.025℃(在30℃時圖像質量沒有改善)

    • 像素數:640 x 512像素

    圖片:隧道剝落

    在隧道里剝皮

    圖片:隧道泄漏

    隧道泄漏

    同類中最快的可以拍攝高速現象的幀速率

    可以全屏高速拍攝200Hz,也可以選擇355Hz高速拍攝。此外,開窗模式可以以5000Hz的最大速度進行超高速拍攝。
    可以捕獲諸如汽車輪胎和制動盤之類的旋轉物體的溫度變化,以及諸如安全氣囊爆炸時刻之類的高速現象。

    • 全幀:200Hz(640 x 512像素)可選最大355Hz

    • 繞線:1070Hz(160 x 128像素)

    • 線掃描期間:5000Hz(640 x 2像素)

    • 最小整合時間:最快1微秒

    圖片:安全氣囊爆炸的瞬間

    監測安全氣囊爆炸的時刻

    圖像:操作制動器時

    監測操作高速制動器時

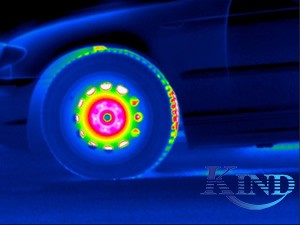

    圖片:跑步輪胎

    監測高速旋轉輪胎

    多種同步錄制功能,不會遺漏瞬間現象

    鎖定觸發輸出

    通過用于控制外部設備的同步信號輸出,可以在與拍攝框同步的同時鏈接其他設備,例如閃光燈。它對于觀察微小的熱變化非常有效,例如太陽能電池板的質量檢查和金屬的熱應力評估。

    外部觸發輸入功能

    可以與從外部設備輸入的脈沖信號同步進行測量。主動熱成像法” ,可在施加短脈沖熱負荷(例如復合材料的粘附異常和進水檢查)后立即測量溫度變化,并與輪胎等旋轉物體的轉速同步測量當您這樣做時,它是有效的。

    多量程同時測量功能

    可以同時測量多達3個范圍的溫度。可以實時測量較寬的溫度范圍,而無需針對溫度快速變化現象和需要較大動態范圍的測量切換范圍。

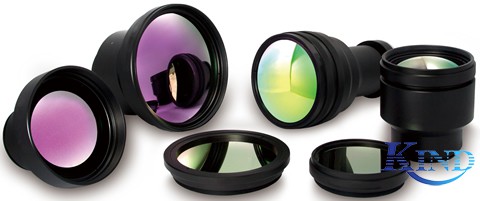

    豐富的鏡頭種類可根據您的目的選擇最合適的鏡頭

    我們有6種類型的鏡頭(選件)陣容。特別是,近距離放大鏡和顯微鏡鏡頭的工作距離較長(WD:從鏡頭尖端到物體的距離),可以確保較大的實驗空間。

    圖像:豐富的鏡頭種類,可根據目的選擇最合適的鏡頭
    圖像:豐富的鏡頭種類,可根據目的選擇最合適的鏡頭
    產品名稱模型規范
    2倍望遠鏡鏡頭IRL-H9T50A
    • 測量視角:11°(H)x 8.8°(V)

    • 測量距離:50厘米?

    4倍望遠鏡鏡頭IRL-H9T100A
    • 測量視角:5.5°(H)x 4.4°(V)

    • 測量距離:150 cm?

    2倍場放大鏡頭IRL-H9W12A
    • 測量視角:43.6°(H)x 35.5°(V)

    • 測量距離:10厘米?

    75μm近距離望遠鏡IRL-H9C75A
    • 空間分辨率:75μm

    • 測量范圍:48毫米(H)x 38.4毫米(V)

    • 工作距離:50厘米

    15μm顯微鏡鏡頭IRL-H9M15A
    • 空間分辨率:15μm

    • 測量范圍:9.6毫米(H)x 7.7毫米(V)

    • 工作距離:19.5cm

    5μm顯微鏡鏡頭IRL-H9M05A
    • 空間分辨率:5μm

    • 測量范圍:3.2毫米(H)x 2.6毫米(V)

    • 工作距離:2.2厘米

    相機架

    標準配備高達1200°C的高溫范圍可選范圍可擴展到2000°C

    可以測量高溫物體的溫度,例如焊接溫度監控和壓鑄模具溫度監控。
    如果需要更高的溫度測量,則可以添加2000°C的范圍(可選)。

    圖片:鐵水

    鐵水

    提供特殊的測量過濾器支持各種定制

    可選的玻璃透過測量濾鏡,玻璃表面測量濾鏡,火焰透過測量濾鏡和火焰測量濾鏡支持特殊測量。我們還支持過濾器的定制開發。
    此外,我們將靈活響應各種要求,例如優化鏡頭,溫度范圍和集成時間。

    利用這些功能和性能,我們還接受定制系統的開發,例如鎖定分析系統,旋轉體同步測量系統以及爆炸測試/評估系統。

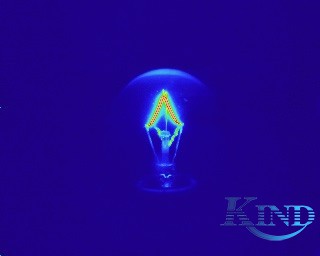

    圖像:通過燈泡玻璃進行測量

    通過燈泡玻璃進行測量

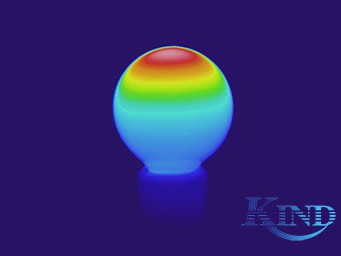

    圖像:燈泡玻璃表面測量

    燈泡玻璃表面測量

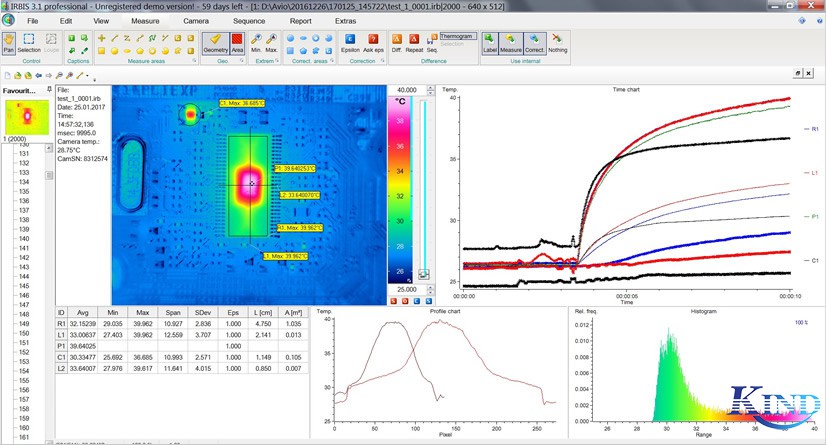

    高性能的在線分析軟件支持從數據采集到分析和報告的一切!

    圖片:高性能的在線分析軟件支持從數據采集到分析和報告的所有內容!

    多種測量功能

    直方圖
    圖片:直方圖
    趨勢圖


    圖片:趨勢圖
    產品選型

    鏡片

    產品名稱模型規格/備注
    2倍望遠鏡鏡頭IRL-H9T50A
    • 測量視角:11°(H)x 8.8°(V)

    • 測量距離:50厘米?

    4倍望遠鏡鏡頭IRL-H9T100A
    • 測量視角:5.5°(H)x 4.4°(V)

    • 測量距離:150 cm?

    2倍場放大鏡頭IRL-H9W12A
    • 測量視角:43.6°(H)x 35.5°(V)

    • 測量距離:10厘米?

    75μm近距離望遠鏡IRL-H9C75A
    • 測量范圍:48毫米(H)x 38.4毫米(V)

    • 工作距離:50厘米

    15μm顯微鏡鏡頭IRL-H9M15A
    • 測量范圍:9.6毫米(H)x 7.7毫米(V)

    • 工作距離:19.5cm

    5μm顯微鏡鏡頭IRL-H9M05A
    • 測量范圍:3.2毫米(H)x 2.6毫米(V)

    • 工作距離:2.2厘米

    相機架

    產品應用

    主動熱成像

    主動熱成像是對非產生物體(例如材料內部缺陷)進行非破壞性檢查的最佳方法。通過從外部施加熱量(激勵)產生溫差來執行檢查。
    對于熱擴散快的材料,它會被閃光燈等閃光燈加熱激發,并以高速捕獲熱量移動的瞬間,以識別內部缺陷。
    與超聲波等方法相比,可以一次測量很寬的范圍,這有助于縮短檢查時間。
    它用于檢查碳板上的凹痕,異常粘附以及檢查是否有水侵入飛機的蜂窩板。

    圖像:主動熱系統,復合材料檢查

    主動熱系統

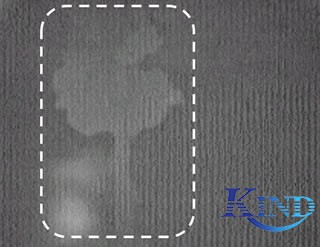

    圖片:復合材料檢查

    復合材料檢查
    技術參數

    產品規格

    項目規范備注
    基本參數探測器InSb(銦銻)2D傳感器
    檢測器冷卻方式斯特林冷卻器方法平均故障時間:10000小時
    測量波長2至5.7 μm
    測量溫度范圍-10℃?1200℃選項:2000°C范圍
    溫度分辨率30oC時為0.025oC
    溫度精度±2℃或2%環境溫度:在10-40°C
    檢測器像素數640(H)x 512(V)像素
    測量視角21.7o(水平)x17.5o(垂直)(已安裝標準鏡頭)
    空間分辨率0.6mrad(安裝標準鏡頭)
    測量距離范圍30厘米至∞(安裝標準鏡頭)
    焦點手動選項:電動對焦
    幀率200Hz(全幀),570Hz(320 x 256),
    1070Hz(160 x 128),5000Hz(640 x 2)
    • 最大幀速率取決于集成時間

    • 選項:355Hz(全幀)

    資料深度14位
    攝像頭界面Gig-E / USB
    • USB僅發送和接收命令

    • 選項:10Gig-E(高達355Hz)

    觸發輸入1ch,用于外部同步記錄(TTL)的輸入選項:觸發擴展(輸入2ch,輸出2ch)
    其他交流電源AC100-240V
    能量消耗45W(典型值)
    外形尺寸約244毫米(H)x 120毫米(W)x 160毫米(D)
    (不包括突起,鏡頭和握把)

    大眾3.3kg(不包括典型鏡頭)
    工作環境溫度/濕度-20℃?+ 50℃,相對濕度90%以下(無結露)
    儲存環境溫度/濕度-40℃?+ 70℃,相對濕度90%以下(無結露)
    標準配件高性能在線分析軟件(CD),
    電源設備,以太網電纜(3m),
    USB電纜(3m),手提箱,說明手冊

    產品規格

    項目規范備注
    基本參數探測器InSb(銦銻)2D傳感器
    檢測器冷卻方式斯特林冷卻器方法平均故障時間:10000小時
    測量波長2至5.7 μm
    測量溫度范圍-10℃?1200℃選項:2000°C范圍
    溫度分辨率30oC時為0.025oC
    溫度精度±2℃或2%環境溫度:在10-40°C
    檢測器像素數640(H)x 512(V)像素
    測量視角21.7o(水平)x17.5o(垂直)(已安裝標準鏡頭)
    空間分辨率0.6mrad(安裝標準鏡頭)
    測量距離范圍30厘米至∞(安裝標準鏡頭)
    焦點手動選項:電動對焦
    幀率200Hz(全幀),570Hz(320 x 256),
    1070Hz(160 x 128),5000Hz(640 x 2)
    • 最大幀速率取決于集成時間

    • 選項:355Hz(全幀)

    資料深度14位
    攝像頭界面Gig-E / USB
    • USB僅發送和接收命令

    • 選項:10Gig-E(高達355Hz)

    觸發輸入1ch,用于外部同步記錄(TTL)的輸入選項:觸發擴展(輸入2ch,輸出2ch)
    其他交流電源AC100-240V
    能量消耗45W(典型值)
    外形尺寸約244毫米(H)x 120毫米(W)x 160毫米(D)
    (不包括突起,鏡頭和握把)

    大眾3.3kg(不包括典型鏡頭)
    工作環境溫度/濕度-20℃?+ 50℃,相對濕度90%以下(無結露)
    儲存環境溫度/濕度-40℃?+ 70℃,相對濕度90%以下(無結露)
    標準配件高性能在線分析軟件(CD),
    電源設備,以太網電纜(3m),
    USB電纜(3m),手提箱,說明手冊

    軟件規格

    項目規格/備注
    圖像顯示自動功能自動縮放
    色彩調色板彩色/單色顯示(16種),用戶設置
    漸變顯示1024/256/64/16等級,用戶設置(最高2000等級)
    顯示功能等時顯示,縮放顯示(1至12倍),縮放滾動,網格顯示,與其他數字圖像(* .jpg,*。png等)的合成
    圖像質量改善平均,濾波,邊緣增強
    測量/分析點溫度測量可移動點,溫度搜索(最大值x 1,最小值x 1),2點之間的溫差
    區域溫度測量正方形,圓形,橢圓形,多邊形(顯示每個區域的最高/最低/平均溫度)
    同時測量多個范圍最多3個范圍(使用相同的開口時)
    線輪廓水平垂直
    直方圖正方形,圓形,橢圓形,多邊形
    趨勢圖該區域的最高/最低/平均分數
    溫度補償功能輻射率校正,環境溫度校正(NUC),距離校正

    輻射校正多點輻射率校正,輻射率反算功能
    記錄/輸出數據記錄靜止圖像,視頻,外部觸發記錄功能
    數據輸出ASCII格式:*。
    asc ,*。csv,*。txt ,*。xls圖像格式:*。bmp,*。gif,*。pcx,*。jpg,*。jpeg,* 。png ,*。tif,* .tiff
    報告輸出Word格式和標準格式的簡單報告
